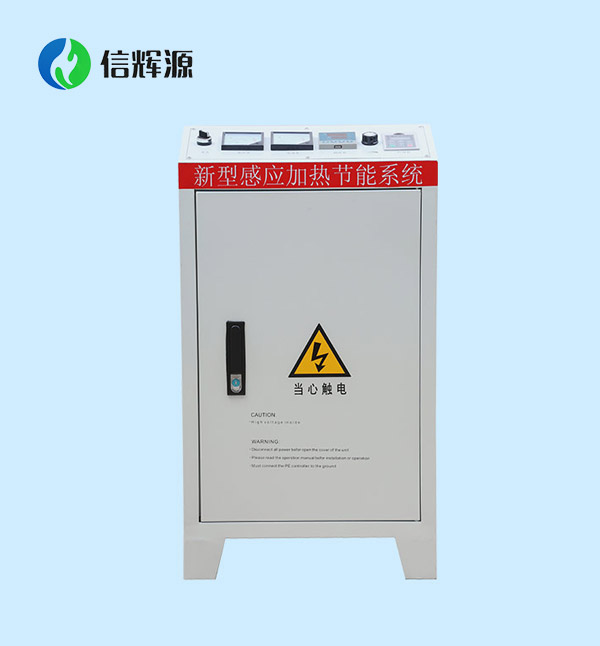

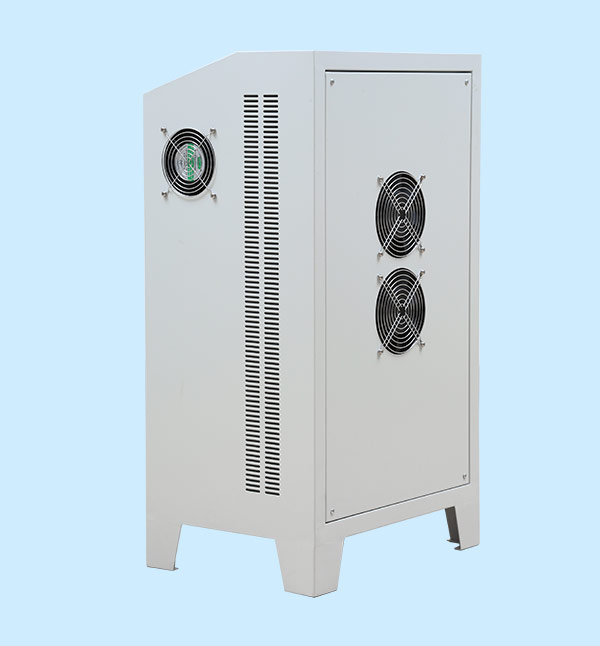

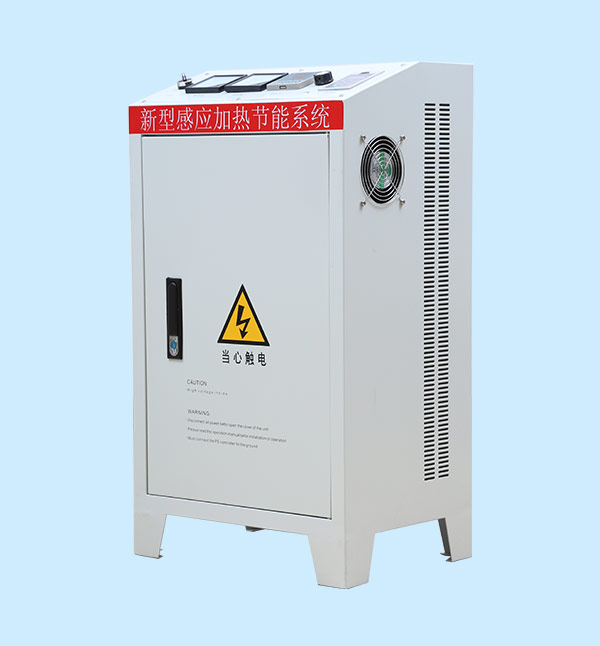

30-80Kw电磁加热控制柜
- 详情
|
|
|
产品电气规格 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
产品性能 |
1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长
2、有缺相保护功能
3、有IGBT过流保护功能
4、有IGBT过温保护功能
5、有加热线圈短路保护功能
6、全桥串联谐振电路拓扑,抗干扰能力强
7、采用高性能IGBT驱动芯片驱动
8、自动识别负载及锁相功能,以使负载端得到最高功率因数，也使电路精确控制在弱感性区高效率工作
9、数台机芯并联安装在同一个加热管上,互不干扰
10、节电效果好:与目前采用的电热圈相比,节电可达30%以上
11、安装方便:可接桶型和平盘型等等结构方式感应线圈
12、运行成本低,维修量少,产品保修1年,终生维护
13、产品尺寸： 机壳长800*宽430*高370
14. L1 L2 联接线圈（感应线） U V W 联接三相380V N 联接零线
负载特性
5130号钢以及45号钢类，线圈与工件距离 2-2.5厘米（特殊材料要特殊调试）
60KW：所接 钢质感量约160-180uH, 铁质150-200 uH，电流85A，线约一般40米。
注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量适当减小，工作频率在12-28KHz范围内，保持加热到所需最高温度时频率不低于13KHz（工件温度升高时等效串联阻抗R上升，RLC的谐振频率会降低, 同理R上升，母线电压不变的情况下电流有所下降是正常的）
|
|
|
工作状态 |
|
显示 |
声音 |
故障原因 |
|
闪烁显示 ---- |
无 |
待机（温控器断开） |
|
闪烁显示 –E1- |
一秒一次 |
驱动保护故障 |
|
闪烁显示 –E2- |
一秒一次 |
温度传感器故障（过温或断路） |
|
闪烁显示 –E3- |
一秒一次 |
过电流故障 |
|
闪烁显示 –E4- |
一秒一次 |
低电流故障 |
|
闪烁显示 –E5- |
一秒一次 |
线圈不匹配，频率过高/低 |
|
闪烁显示 –E6- |
一秒一次 |
电压过低（部分机型） |
|
闪烁显示 –E7- |
一秒一次 |
线盘温度过高（部分机型） |
|
闪烁显示 –E8- |
一秒一次 |
高压/定时到期（部分机型） |
|
闪烁显示 –E9- |
一秒一次 |
霍尔传感器没装好（恒流机型） |
|
|
|
应用领域 |
产品主要应用领域：工业加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机，锅炉等等的节能改造中; 民用加热产品如电磁热水器,电磁热水瓶,电磁炉等高效加热电器中。
注：多组组合绕线方向须统一，每组线圈之间的间距须大于100MM以上。
